Ako dodávateľ ističov s fluoridom sírovým (SF6) sa často stretávam s otázkami o rozdieloch medzi ističmi SF6 s jedným a dvoma vypínačmi. V tomto blogovom príspevku sa ponorím do technických aspektov, výhod a nevýhod týchto dvoch typov ističov, aby som vám pomohol robiť informované rozhodnutia, pokiaľ ide o nákup.
Technické princípy
Jednoprerušovací istič SF6
Jednoprerušovací istič SF6 má jednoduchý dizajn s iba jednou sadou kontaktov, ktoré sa oddeľujú, aby prerušili elektrický prúd. Keď dôjde k poruche v elektrickom systéme, ovládací mechanizmus spustí otvorenie kontaktov. Plyn SF6, ktorý má vynikajúce izolačné vlastnosti a vlastnosti zhášania oblúka, vypĺňa komoru okolo kontaktov. Keď sa kontakty oddelia, vytvorí sa oblúk a plyn SF6 rýchlo uhasí oblúk tým, že absorbuje energiu uvoľnenú počas procesu oblúka.
Dizajn s jedným zlomom je relatívne jednoduchý a nákladovo efektívny. Je vhodný pre aplikácie s nižším napätím, kde poruchový prúd nie je extrémne vysoký. Napríklad nášLW18-40.5 Vonkajší istič hexafluoridu síryje istič s jedným vypínačom určený pre vonkajšie použitie v elektrických sieťach vysokého napätia.
Istič s dvojitým prerušením SF6
Naproti tomu istič SF6 s dvojitým prerušením má dve sady kontaktov v sérii. Keď sa istič spustí na otvorenie, obe sady kontaktov sa oddelia súčasne. Tento dizajn účinne rozdeľuje napätie medzi dve prerušenia, čím sa znižuje napäťové napätie pri každom jednotlivom prerušení. Výsledkom je, že proces zhášania oblúka je efektívnejší a istič môže prerušiť vyššie poruchové prúdy.

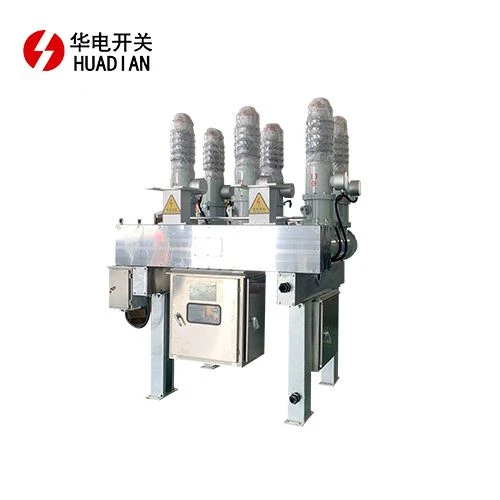

Konfigurácia dvojitého prerušenia je zložitejšia a vyžaduje pokročilejšie výrobné techniky. Typicky sa používa vo vysokonapäťových aplikáciách, ako sú prenosové siete, kde je rozhodujúca schopnosť zvládnuť veľké poruchové prúdy. nášLW30-126 Vonkajší istič na báze hexafluoridu síryje príkladom ističa s dvojitým vypínaním určeného pre vysokonapäťové vonkajšie použitie.
Výhody a nevýhody
Výhody jednoprerušovacích ističov SF6
- Nákladovo efektívne: Jednoduchá konštrukcia ističov s jedným vypínačom znižuje ich náklady na výrobu a údržbu. Vďaka tomu sú obľúbenou voľbou pre projekty s ohľadom na rozpočet, kde sú požiadavky na napätie a poruchový prúd relatívne nízke.
- Kompaktná veľkosť: Ističe s jedným vypínačom majú v porovnaní s ističmi s dvojitým vypínačom menšie rozmery. To je obzvlášť výhodné v aplikáciách s obmedzeným priestorom, ako sú vnútorné rozvodne.
- Jednoduchá inštalácia a údržba: Vďaka jednoduchšej konštrukcii sa ističe s jedným vypínačom ľahšie inštalujú a udržiavajú. To znižuje celkové náklady na inštaláciu a údržbu a prestoje.
Nevýhody jednoprerušovacích ističov SF6
- Obmedzená kapacita prerušenia poruchového prúdu: Ističe s jedným vypínačom nie sú vhodné pre vysokonapäťové aplikácie, kde môže byť poruchový prúd extrémne vysoký. Napätie na jednej sade kontaktov môže byť príliš vysoké, čo vedie k opätovnému zapáleniu oblúka a potenciálnemu poškodeniu ističa.
- Nízke napätie: Menovité napätie ističov s jedným vypínačom je vo všeobecnosti nižšie ako napätie ističov s dvojitým vypínačom. To obmedzuje ich použitie na aplikácie so stredným napätím.
Výhody ističov s dvojitým prerušením SF6
- Vysoká kapacita prerušenia poruchového prúdu: Dizajn s dvojitým prerušením umožňuje ističu zvládnuť vyššie poruchové prúdy rozdelením napätia medzi dve sady kontaktov. Vďaka tomu sú ideálne pre vysokonapäťové prenosové siete.
- Lepšia odolnosť voči napätiu: Ističe s dvojitým prerušením majú lepšiu schopnosť odolávať vysokému napätiu, vďaka čomu sú spoľahlivejšie vo vysokonapäťových aplikáciách.
- Vylepšená bezpečnosť: Konfigurácia s dvojitým prerušením poskytuje dodatočnú úroveň bezpečnosti znížením rizika opätovného zapálenia oblúka a prehriatia.
Nevýhody ističov s dvojitým prerušením SF6
- Vyššie náklady: Komplexný dizajn a pokročilé výrobné techniky potrebné pre ističe s dvojitým vypínaním ich robia drahšími ako ističe s jedným vypínačom.
- Väčšia veľkosť: Dvojité ističe sú väčšie a ťažšie ako ističe s jedným vypínačom. To môže byť nevýhodou v aplikáciách s obmedzeným priestorom.
- Komplexnejšia údržba: Dizajn s dvojitým prerušením vyžaduje zložitejšie postupy údržby, čo môže zvýšiť náklady na údržbu a prestoje.
Aplikačné scenáre
Jednobrzdové ističe SF6
Jednoprerušovacie ističe SF6 sa bežne používajú v rozvodných sieťach stredného napätia, ako sú mestské a vidiecke rozvodné siete, priemyselné závody a komerčné budovy. Sú tiež vhodné pre aplikácie, kde je poruchový prúd relatívne nízky, ako napríklad v malých systémoch obnoviteľnej energie. nášLW8-40.5 Vonkajší istič hexafluoridu síryje široko používaný v týchto typoch aplikácií vďaka svojej spoľahlivosti a nákladovej efektívnosti.
Ističe s dvojitým prerušením SF6
Ističe SF6 s dvojitým prerušením sa používajú hlavne vo vysokonapäťových prenosových sieťach, ako sú elektrárne, rozvodne a diaľkové prenosové vedenia. Sú tiež vhodné pre aplikácie, kde môže byť poruchový prúd extrémne vysoký, ako napríklad vo veľkých priemyselných komplexoch a banských prevádzkach.
Záver
Stručne povedané, výber medzi ističom SF6 s jednoduchým a dvojitým prerušením závisí od niekoľkých faktorov vrátane úrovne napätia, požiadaviek na poruchový prúd, dostupného priestoru a rozpočtu. Ističe s jedným vypínačom sú nákladovo efektívne, kompaktné a ľahko sa udržiavajú, ale majú obmedzenú kapacitu prerušenia poruchového prúdu a nižšie menovité napätie. Na druhej strane ističe s dvojitým vypínaním zvládnu vyššie poruchové prúdy a majú lepšiu odolnosť voči napätiu, sú však drahšie, väčšie a zložitejšie na údržbu.
Ako profesionálny dodávateľ ističov SF6 ponúkame široký sortiment ističov s jedným a dvoma vypínačmi, aby sme uspokojili rôznorodé potreby našich zákazníkov. Naše produkty sú navrhnuté a vyrobené podľa najvyšších štandardov kvality, čo zaručuje spoľahlivý výkon a dlhú životnosť. Ak máte záujem dozvedieť sa viac o našich ističoch SF6 alebo máte akékoľvek otázky o tom, aký typ ističa je vhodný pre vašu aplikáciu, neváhajte nás kontaktovať pre konzultáciu a rokovanie o obstarávaní. Tešíme sa na spoluprácu pri poskytovaní najlepších elektrických riešení pre vaše projekty.
Referencie
- Technológia elektrických energetických systémov od Theodora Wildiho
- Vysokonapäťové inžinierstvo od MS Naidu a V. Kamaraju
- Príručka ističov od ABB Group
